振动筛激振器的工作原理
振动筛由筛箱、筛板、减振装置、振动器、驱动电机等组成，其中，振动器（激振器）是最主要的部件，安装在筛箱筛帮或主横梁位置上，为筛分机的振动提供定向激振力。振动筛常用的振动器有偏质轮轴式振动器、筛帮式块偏心振动器、箱式振动器和筒式振动器等。振动器的工作原理如图１所示。
１－筛箱；２－弹簧吊杆；３－双轴振动器；４－传动装置；５－电动机

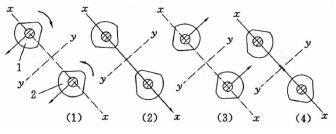

振动器是由两个单不平衡重振动器组合而成的，由装在两根振动轴端的一对惰齿轮使它们强迫联系起来（也可以由双电机驱动）。主动轴和从动轴上设有相同的偏心距重块，两根轴上的重块相位角一致。当主动轴转动时，从动轴同步异向回转，在各瞬时位置中，它们产生的离心惯性力在方向的分力总是互相抵消，而在方向的分力总是互相叠加，因此形成了单一的沿方向的激振力，驱动筛面运动。在图示（１）和（３）的位置上，离心力叠加，激振力最大；在图示（２）和（４）的位置上，离心力抵消，激振力为零。图２为激振力的计算。
