DZSF型直线振动筛

直线振动筛

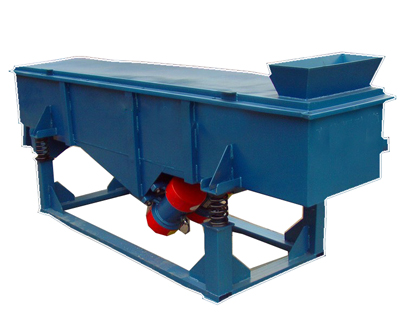

DZSF直线振动筛产品概述

       DZSF系列直线振动筛简称直线筛,是一种用双振动电机驱动的通用型振动筛分设备。装备的两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线方向的合力相互抵消,而在垂直于电机轴方向的合力在偏心块同向时达到最大,因此该系列振动筛的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。
       DZSF系列直线振动筛适用于粒度在0.074-5mm,含水量小于7%、无粘性的各种干式粉状物料的筛分,最大给料粒度一般不大于10mm。 该系列振动筛也可以进行液体的过滤筛分作业,多用于污水处理,亦可以用于较大颗粒的煤粉类物料的筛分,在进行较大物料处理时,筛体厚度需加厚,电机功率需加大,换装冲孔筛板作为筛网等。详细情况,请咨询我公司技术人员。

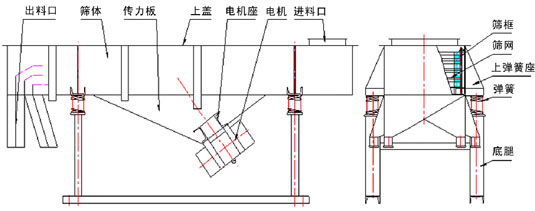

DZSF直线振动筛结构图

直线振动筛结构图

DZSF直线振动筛动画演示

DZSF直线振动筛主要特点

       DZSF系列直线振动筛具有体积小、结构简单合理、筛分精度高、全封闭无污染、低噪音、低能耗、维修方便、保养简单、筛网寿命长等优点。可单层或多层使用,最多可达到五层,筛框一般为木制结构,若筛孔较大,产量较高时筛框可制成钢质结构,若筛分腐蚀性物料,与物料接触部分采用不锈钢制作。电机安装方式可分为下振式和侧振式,减振器安装方式可分为座式和吊挂式。另我公司还可以根据用户需要进行特殊设计制造。

DZSF直线振动筛适用行业

       DZSF型直线振动筛适用于0.74-10mm,含水小于7%,无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

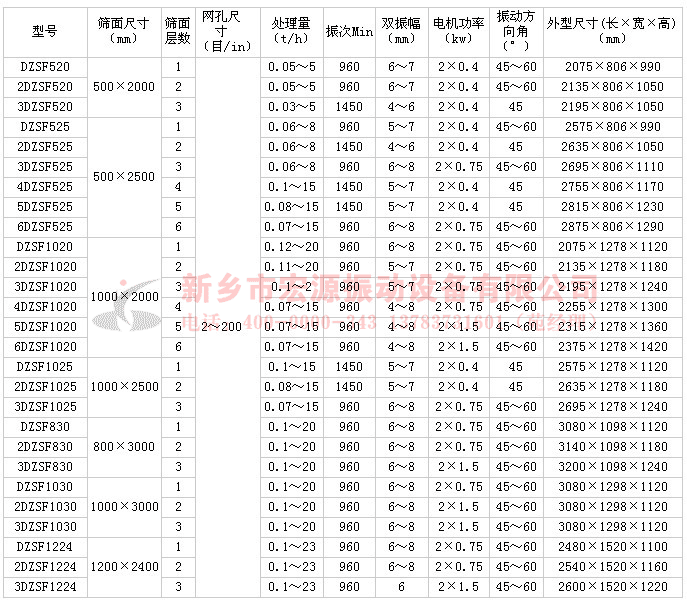

DZSF直线振动筛主要技术参数表

直线振动筛技术参数

注意:DZSF系列新乡直线振动筛是一种全封闭型的直线振动型振动筛,根据客户的要求不同,可以根据用户的不同要求定制设备.如需购买设备请咨询公司服务人员,此表参数为标准筛机参数,仅供选型参考.

直线振动筛产品结构

    本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

   1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
   2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
   3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
   4、振动电机(使用与维修方法详见振动电机使用说明书)。
   5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
   6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
   7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

直线振动筛产品使用与维修指导

  1、本机应装设电气保护装置。
   2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。
   3、当电机旋转方向不符合要求时,调整电源相序即可。
   4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。
   5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
   6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。

直线振动筛产品日常保养

1、启动前:
   (1)检查粗网及细网有无破损;
   (2)检查运输支撑是否拆除。
2、启动时:
   (1)注意有无异常杂音;
   (2)电流是否稳定;
   (3)振动有无异状;
3、使用后:每次使用完毕即清理干净。

直线振动筛产品定期保养

   定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。

    备注:DZSF系列新乡直线振动筛(新乡直线筛)产品制作材质分别为:普钢、碳钢、不锈钢三种材质,具体型号及参数请参照直线筛技术参数表中的数据,选型及报价请联系我们的工作人员,另外,我公司还可以根据客户要求制作各种型号规格的直线振动筛,比如:粮食直线筛,葵花籽直线筛,轻型直线筛等特殊行业专用直线筛。
