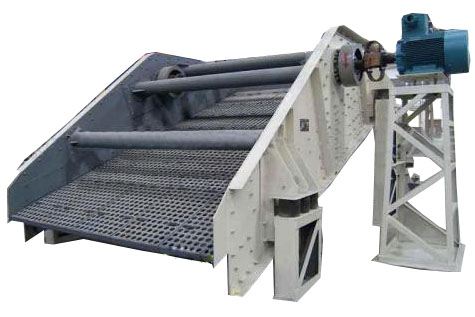

矿用/煤用单轴振动筛

矿用振动筛

DD、ZD系列矿用单轴振动筛产品概述:

DD、ZD型矿用单轴振动筛运动轨迹为圆,全系列共有十七种规格,可供矿山、煤炭、电力、建筑、化工等部门对中等粒度物料进行干式分级,对于有橡胶筛板的筛分机对焦碳物料进行分级效果尤佳,结构简单 、维修方便、作业可靠,筛分效率高,透筛,性能好。

DD/ZD系列单轴振动筛产品型号说明:







DD/ZD系列单轴振动筛产品选型指导:

    单轴筛有吊式和座式,层数有单层和双层,传动形式分左右,筛板有冲孔、编织(其中还有橡胶筛网)。

DD、ZD系列矿用单轴振动筛工作原理:

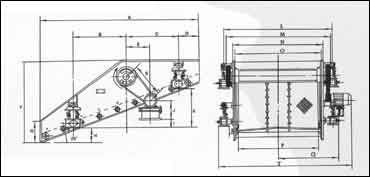

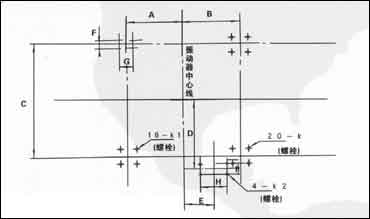

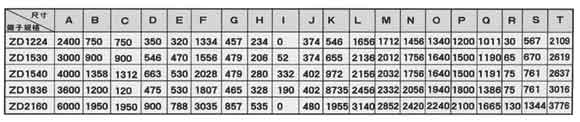

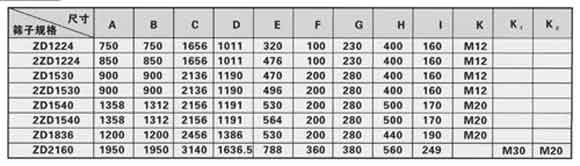

单轴振动筛安装示意图表:

DD、ZD系列矿用单轴振动筛技术参数表:

型号

筛网 给料粒度
(mm)
生产能力
(t/h)
振动
频率
(l/min)
双振幅
(mm)
电动机 外型尺寸
长x宽x高
安装
形式
总重
(kg)
层数 面积(m2) 筛孔尺寸 筛网结构 型号 功率(kw)
DD918

1

1.6 1-25 钢丝编织 ≤60 10-30 1000 5-6 Y100L-4 2.2 2152X1418X575 吊式 440
2DD918

2

1.6 1-25 钢丝编织 ≤60 10-30 1000 5-6 Y100L-4 2.2 2200X1418X630 吊式 600
DDM1235

1

4 500-100 钢丝编织 ≤400 150-210 920 6 Y132S-4B3 5.5 3500X2166X2034 吊式 2112
DDM1556

1

8 25-50 冲孔 ≤400 400 920 6-8 Y160M-4B3 11 5400X2460X2105 吊式 3376
2DDM1556

2

8 上25-100
下6-25
上冲下编 ≤400 上90-450
下30-90
1000 6 Y180M-4 18.5 5500X2100X2505 吊式 5096
DDM1740

1

7 50-100 冲孔 ≤400 240-360 920 5-7 Y132M-4B3 7.5 3815X2646X2505 吊式 3092
DDM1756

1

9.5 25-50 冲孔 ≤400 270-540 920 5-7 Y160T-4B3 15 5600X2783X2176 吊式 3995
DDM2056

1

11 25-125 冲孔 ≤400 300-1100 920 6-8 180M-4B3 18.5 5662X3123X4469 吊式 4599
2DDM2056

2

11 上25-100
下6-25
冲孔 ≤400 120-600
40-120
1000 6-8 Y180M-4 18.5 5500X3148X2350 吊式 5650
ZD918

1

1.6 1-25 编织 ≤60 10-30 1000 6 Y100L-4 2.2 2150X1418X575 吊式 553
2ZD918

2

1.6 1-25 编织 ≤50 10-30 1000 6 Y100L-4 2.2 2200X1418X565 座式 702
ZD1224

1

2.9 6-40 编织 ≤100 70-210 1000 0-7 Y112M-4 4 2500X2150X1340 座式 1130
2ZD1224

2

2.9 6-40 编织 ≤100 70-210 850 0-7 Y112M-4 4 2600X2200X1780 座式 1545
ZD1224J

1

2.9 11x42 13x42 26x35 橡胶 ≤100   850 3.5 Y112M-4 4 2500X2150X1340 座式 1086
2ZD1224J

2

2.9 13x42 29x35 48x58 橡胶 ≤100   800 3.5 Y112M-4 4 2600X2200X1780 座式 1637
ZDM1235

1

4 50-100 冲孔 ≤400 150-210 920 7 Y132-4B3 5.5 3338X2210X1853 座式 2235
ZD1530

1

4.5 6-50 钢丝编织 ≤100 90-270 920 6-7 Y132S-4 5.5 3100X2690X1570 座式 1650
2ZD1530

2

4.5 6-50 钢丝编织 ≤100 90-270 850 6-7 Y132S-4 5.5 3100X2690X2250 座式 2260
ZD1530J

1

4.5 11x42 橡胶 ≤150 90-270 850 7 132-4 5.5 3100X2690X1570 座式 2260
2ZD1530J

2

4.5 13x42
26x35
48x58
橡胶 ≤100 90-270 850 7 Y132S-4 5.5 3200X2690X2250 座式 2653
ZD1540

1

6 6-50 钢丝编织 ≤100 90-270 850 7 Y132M-4 7.5 4000X2505X2028 座式 2070
2ZD1540

2

6 6-50 钢丝编织 ≤100 90-270 850 7 Y132M-4 7.5 4200X2600X2660 座式 2850
ZDM1556

1

8 25-50 冲孔 ≤400 225-450 920 6-8 Y160m-4 11 5410X2466X2256 座式 3611
2ZDM1556

2

8 上25-50
下6-25
  ≤400 30-300 1000 6-8 Y180m-4B3 18.5 5500X2860X3049 座式 5347
ZDM1740

1

7 50-100 冲孔 ≤400 270-400 920 5-7 Y132M-4B3 7.5 3815X2694X2084 座式 3224
ZDM1756

1

9.5 25-50 冲孔 ≤400 270-540 920 5-7 Y160L-4B3 15 5409X2858X2295 座式 4027
ZD1836

1

9.5 6-50 编织 ≤150 100-300 850 7 Y160M-4 11 3670X2990X1807 座式 1960
ZDM2056

1

11 13-125 编织 ≤400 100-1000 920 6-8 Y180M-4 18.5 5662X3096X2795 座式 5991
2ZDM2056

2

11 上25-100
下6-25
上冲下编 ≤400 120-600 1000 6-8 Y180M-4B3 18.5 5500X3360X2986 座式 5891
2ZDM2056G

2

11 上25-100
下0.75
上编下条 ≤400 200-400 800 6.7 Y180M-4B3 18.5 5600X3516X2870 座式 9864
ZD2160

1

12.5 10-50 橡胶 ≤150   900 8 Y180L-4 22 6676X2420X1600 座式 6529
ZD1836J

1

6.5 43x58
87x104
橡胶 ≤150 100-300 850 7 Y160M-4 11 3600X2456X1480 座式 475



选型订货须知:
    单轴筛有吊式和座式,层数有单层和双层,传动形式分左右,筛板有冲孔、编织(其中还有橡胶筛网),订货须注明筛板结构筛孔尺寸。
