高效六角回转式滚筒筛介绍

1、工作原理

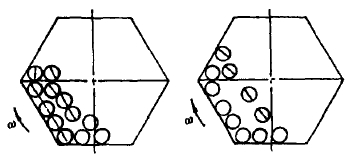

    高效六角回转式滚筒筛是一种运动轨迹兼有抛物线运动和滑落运动的新型滚筒筛。一方面部分物料随着筒体转动被带到一定高度作抛物线运动,另一方面其它物料随筒体转到一定的高度滑落。如图t所示。
    由于筛体被设计成六角形,被带到一定高度的物料在抛落或滑落前的线 速度是不同的(理论上),如 图2,
    物料在位置l处,线速 度为v=rcos300 w,物料在位 置2处,线速度v2=r。。由 于线速度的变化,因此抛落 或滑落运动的紊乱度进一步 加大,从而有利于筛分效率 的提高。物料在做上述运动 的同时,由于筛体被设计成 倾斜的,物料同时向前运动,因此有较强的向前输送 能力。六角回转式滚筒筛的筛分效率较圆滚筒筛提高 约25%。近年来,六角回转式滚筒筛在筛分领域逐渐 引起人们的重视。

2、结构

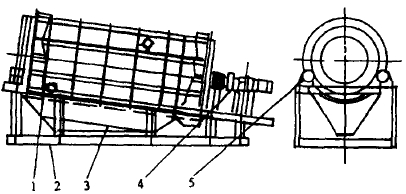

    高效六角回转式滚筒筛主要由机架、滚筒、传动装置、托辊、集料斗封闭罩及附件组成,如图3所示。滚筒是框架式结构,强度高、刚性好;内挂筛网,筛网的支撑形式有六角悬挂和筛板悬挂,本机采六角悬挂,这样有效筛分面积增加;传动装置采用中心传动方式,电机减速机用变频调速直联式摆线针轮减速机,速比大,占用空间少;主轴承采用推力轴承及调心滚动轴承,可防止滚筒轴向窜动。

滚筒2.机架3集料斗4.传动装里5.托辊
              图3

3、优点

    滚筒设计成六角形,物料运动紊乱度提高,有利于物料分层及筛分;与振动筛相比,可防止堵塞筛孔;与圆滚筒筛相比,筛分效率可提高2s0i0;转速的高低,可根据物料的特性来调整;筛筒采用框架式结构,刚性好、强度高。

4、应用

    应用于城市生活垃圾的筛选分级和矿山、铸造、建筑等行业的筛选分级。
