三次元振动筛分机的工作原理

 从图3、4 可知,旋振筛的两台振动电机轴线与 筛机筛板的中垂线相互组成一空间夹角,当两台振动电机同时转动时,由振动电机产生的激振力将电机的旋转运动转变为水平、垂直、倾斜的三次元运 动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动。其间,小于筛面孔径的物料通过筛孔落到下层锥体筛箱,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,最终完成筛 分工作。三次元振动筛分机振动体的运动轨迹为一复杂的空间 三维曲线,此曲线在水平面上的投影为圆形,在两垂 直面上的投影为两个相同的椭圆[2]。实际运用中, 通过调整振动电机上下两端偏心块的相对相位,可 以改变筛面上物料的运动轨迹,从而达到不同的筛 分作业目的。

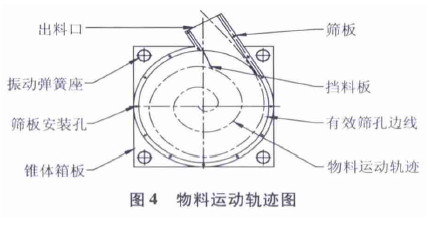

图4 物料运动轨迹图
三次元振动筛分机的物料运动轨迹图
